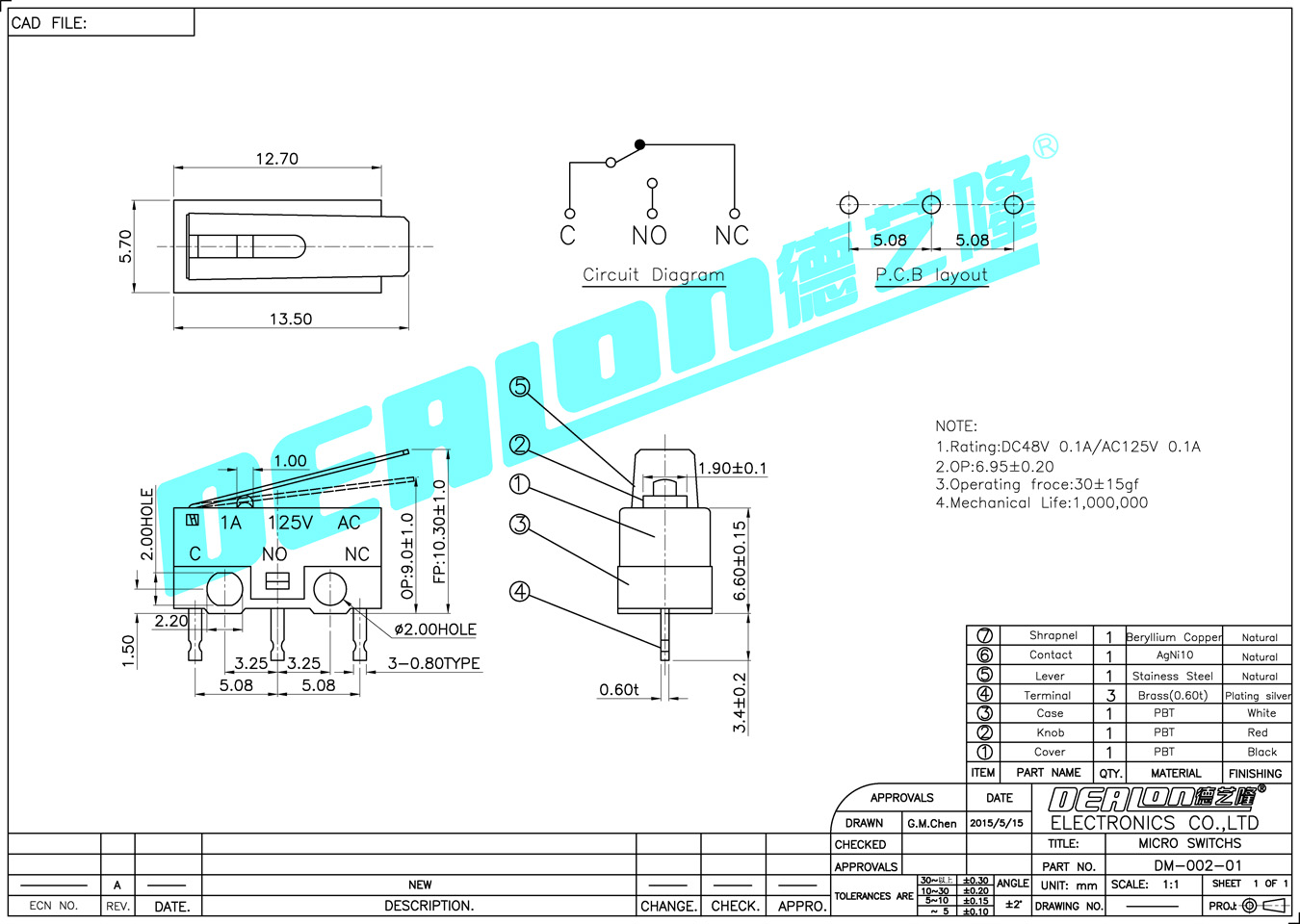

東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種微動開關的20年老品牌廠家。今天小編為大家介紹的是微動開關的電路工作原理。

1. 上電后R_S觸發器的R端為低電平。S端為高電平，R-s觸發器處于“O”狀態，IC1③和圈11腳都為低。電平，兩級單穩均處于靜止?fàn)顟B(tài)。IC3③腳輸出低電平，無計數脈沖送入JD-5計數器，開機清零后顯示全0。



　2.  圓盤Y在電機轉軸DZ的帶動下逆時針旋轉時，當凸輪塊T1壓到被測微動開關SW時。其一，負載電機M轉動(即微動開關是帶著真實負載工作的)。其二，Z1吸合，其常開觸點Z1-1、Z1-2閉合，常閉觸點Z1-1、Z1-2斷開。此時，觸發器S端為低電平，R端為高電平

　　R-s觸發器處于“1”狀態，IC1③和圈11腳輸出高電平。當凸輪塊T1離開SW時，電機M停止運轉，繼電器Z1釋放R-s觸發器返回到“0”態，IC1③和圈11腳輸出又為低電位。即凸輪塊T1和T2分別壓一次微動開關時，IC1③和圈11腳輸出一個寬度約1秒的正脈沖，其周期為6秒。

　　3.從IC1圈11腳輸出的正脈沖經R3、C5微分后。

　　負微分脈沖觸發第一單穩進入暫穩態(顯位狀態)，IC2③輸出高電平，延時3秒后，返回到復位狀態，即IC2③輸出一個寬度約3秒的正脈沖。

　　4.從IC2③腳輸出的正脈沖經R6、C8微分后，負微分脈沖使第二級單穩處于顯位狀態，IC3③腳輸出高電平，延時約10ms后回到復位狀態，即IC3③腳輸出一個寬度約為10ms的正脈沖。

　　5.從IC3③腳輸出的正脈沖，送入JD-5計數器CP端，使JD-5計數一次。各點波形為右圖所示。即圓盤每轉一圈，T1、T2分別壓被測微動開關一次，所以計數器就計了兩次數。這樣，JD-5五位計數器的顯示數值就是被測微動開關動作的次數。也就反映出被測微動開關的壽命狀態。

　　微動開關廠家推薦我們德藝隆電子，首先德藝隆電子創立于1999年，專業生產:輕觸開關,撥動開關,按鍵開關,貼片輕觸開關,貼片撥動開關,耐高溫輕觸開關,耐高溫?fù)軇?dòng)開關等產品，主要應用于家用電器、3C(計算機、通訊、消費電子)、辦公設備、醫療、安防、個人護理、汽車電子、工業控制等領域已經被廣大客戶認可和一致好評，選微動開關廠家就選德藝隆電子。
